Technical details

Brand                                                                   Schneider Electric

code                                                                       LV426256

Range                                                                  Compact

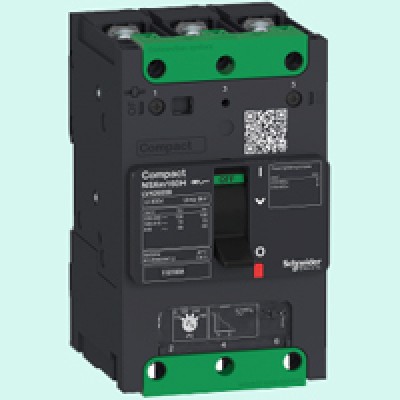

Product name                                                  Compact NSXm

Device short name                                          NSXm 80B

Product or component type                       Circuit breaker

Device application                                         Distribution, Protection

rated current                                                     80 A

Poles description                                             3P 3d

Control type                                                         Toggle

Mounting mode                                                 By screws for plate Clip-on for DIN rail

Network type                                                       AC

Network frequency                                           50/60 Hz

Breaking capacity code                                      B 25 kA 415 V AC

Breaking capacity                                          25 kA at 380...415 V AC 50/60 Hz according to IEC 60947-2

 rated operational voltage                      690 V AC 50/60 Hz according to IEC 60947-2

 rated service breaking capacity             25 kA at 380...415 V AC 50/60 Hz according to IEC 60947-2

rated impulse withstand voltage                8 kV according to IEC 60947-2

rated insulation voltage                                  800 V according to IEC 60947-2

Trip unit technology                                          Thermal-magnetic

Trip unit name                                                      TM-D

Trip unit protection function                            LI

Trip unit rating                                                      80 A at 40 °C

Protection type                        Overload protection (thermal), Short-circuit protection (magnetic)

Long time pick-up adjustment range             0.7...1 x In

Short-time pick-up adjustment type Isd                         Fixed

Short-time delay adjustment type                                     Fixed

Magnetic hold current                                                              800 A

Magnetic tripping current                                                       1200 A

Suitability for isolation                                                             Yes according to IEC 60947-2

Utilisation category                                                                   Category A

9 mm pitches                                                                                9 module

Connection pitch                                                        35 mm with spreaders27 mm without , spreaders

Connections - terminals                                                            Compression lug/busbar

Thread type                                                                                        M6

Thickness Up to                                                                                 8 mm

Tightening torque                                                         5 N.m for 2.5...10 mm²  9 N.m for 16...95 mm²

Local signalling                                                                Green flag for presence of auxiliary contacts

Number of slots                                                                   1 slot(s) for auxiliary switch OF, 1 slot(s) for alarm switch SD, 1 slot(s) for voltage release MN or MX

Wire stripping length                                                                          20 mm

FEATURES

Ics 100% Icu as per IEC 60947-2

Adjustable thermal setting 0.7-1xIn

Fixed magnetic settings

Single frame size upto 160A

5 breaking capacities from 16KA to 70KA

With compression lug connectors

All the circuit breakers have a transparent lead-sealable  cable

 warrenty; -1Year
